Как самостоятельно изготовить деревянный блок ( how to build woodenblocks).

Нравится

Заинтересовала меня возможность сделать самостоятельно блок не необходимость в этом изделии,а простой интерес.Для начала я размеры на чертеже,найденном в сети,перевел в мм и слегка откорректировал в уме,после чего перенес их на заготовку-брусок сечением 30*30 мм.

Чертеж.

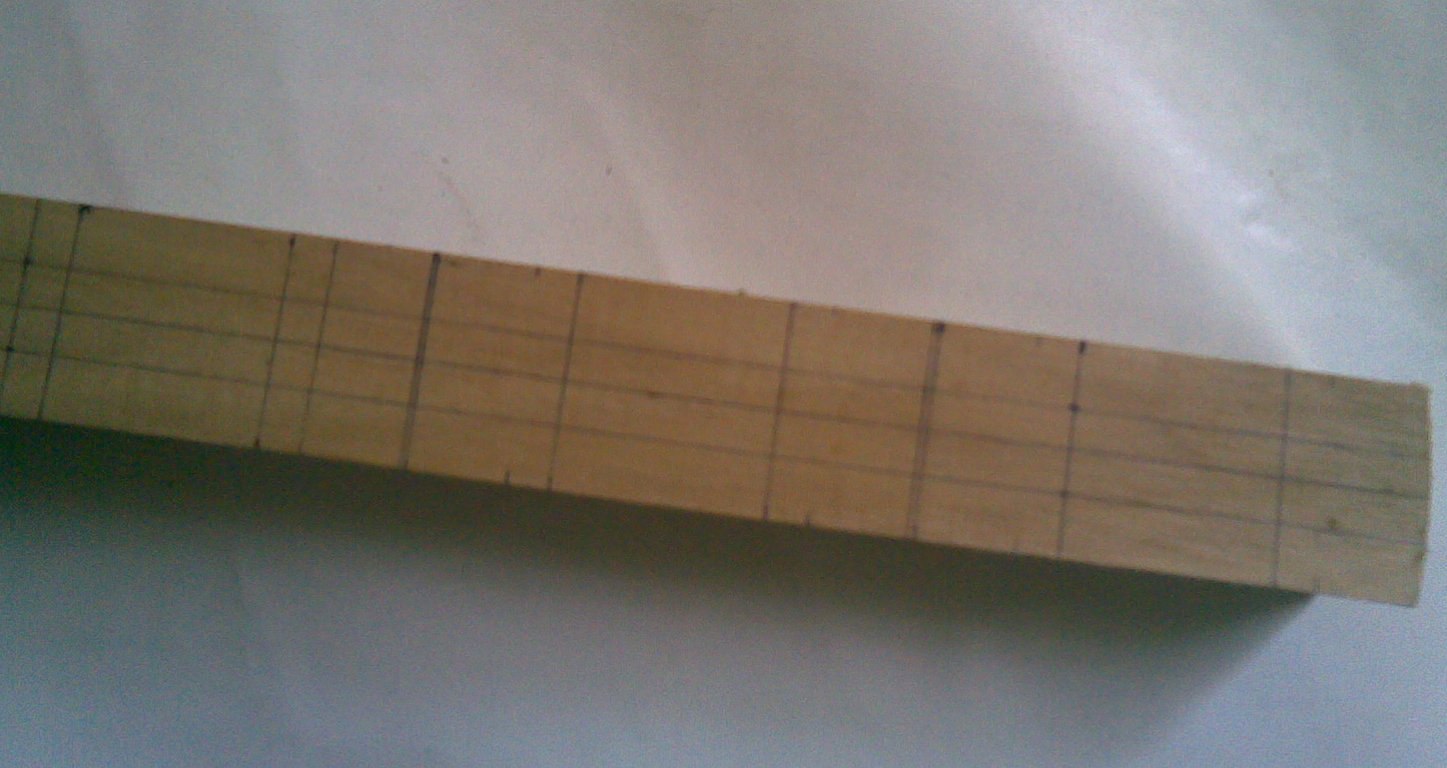

Заготовка.

Дальше сверление отверстий,обработка их круглым рашпилем и вырезание общих контуров блока из заготовки.

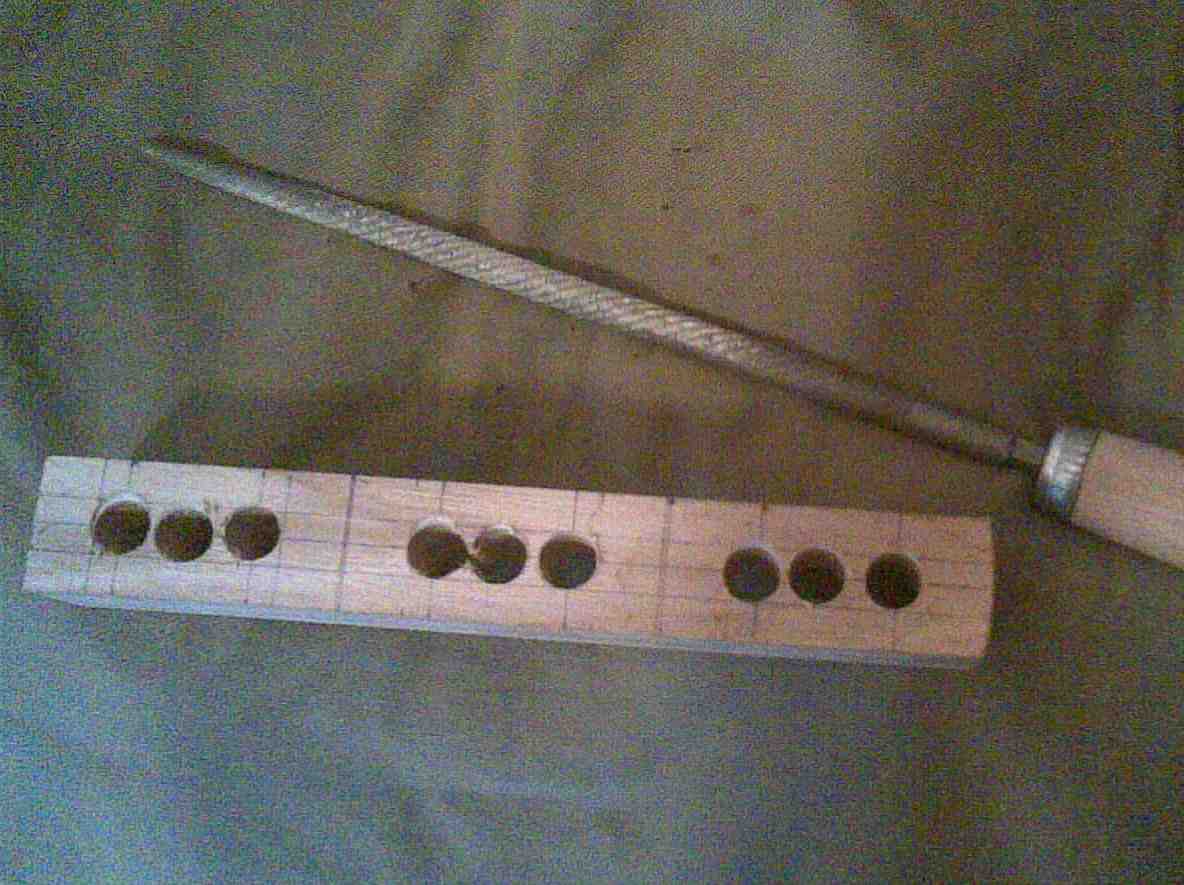

Отверстия.

Отверстия обработаны.

Отдельные заготовки.



Последний этап работы с деревом-окончательная обработка до получения необходимой формы и шлифование.

Готовые "деревяхи".

Приступаем к изготовлению остальных составляющих:ролики и оси.

Для роликов я использовал фторопласт.Годится,в принципе,любой материал:бронза,винипласт,текстолит или даже дерево.Формировал на токарном станке.Оси-электрод для сваривания из нержавеющей стали диаметром 4 мм.

Размеры ролика.

Составляющие изделия.

Все детали фиксируются с помощью канатной охватывающей петли.

Сборка изделия.

Финальную я часть я выполнил с помощью капроновой нити,в идеальном варианте желательным является вставка металического коуша.

Готово!

Вариант с коушем.

Вот и все.Просто и красиво.
