Изготовление модели "Weekender".

Нравится
Загрузить
PDF-версию

Строить яхту,безусловно,увлекательнейшее занятие.А,что делать если желание строить,конструировать и вообще чем-то занять руки и мысли есть,а возможностей для реализации этого минимум?Предлагаю испытать себя в изготовлении масштабных моделей,скажем лодок,или,даже яхт.

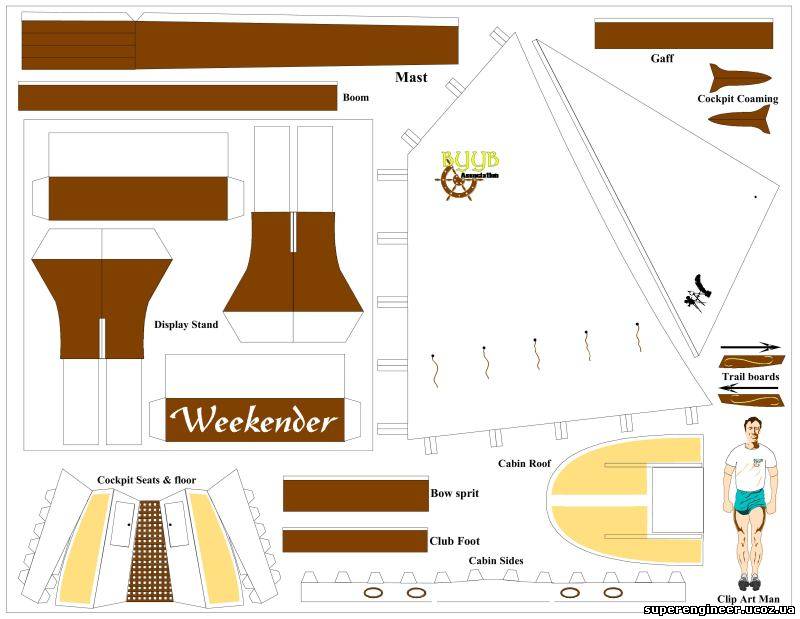

Воспользуемся готовыми рекомендациями в виде инструкции и бумажных выкроек для постройки модели известной парусной лодки "Weekender".Для начала необходимо распечатать файл под грифом "Загрузить PDF-версию" в правом верхнем углу страницы,на цветном принтере.Формат рисунков и текста- А4.Далее следуем инструкции,ну там вырезаем,загибаем,клеим...и т.д.



Результат-масштабная копия корабля "Weekender".

Для тех,кого бумага как материал для кораблестроения,не вдохновляет,предлагаю пойти моим путем.Для изготовления модели,в таком случае потребуется несколько больше времени,но результат превзойдет все ожидания.

Распечатываем рисунки с выкройками на любом принтере.Нам гланое иметь контуры деталей.Наклеиваем эти листочки на что-то не слишком толстое,деревянное.Я использовал обрезки шпона толщиной 1,5 мм.

Следующий этап-вырезание деталей.Используя острый нож(например для резки линолиума) аккуратно удаляем лишнее.Как Вы понимаете все эти треугольнички предназначенные для склеивания бумажного варианта,в нашем случае не понадобятся.Мы действуем брутальными методами настоящих строителей яхт,используя все известные технологии от метода "Сшей и склей" до технологии покрытия палубы тиком.

Именно используя метод "S&G" мне удалось собрать корпус модели.В качестве шпаклевки для галтелей внутри корпуса был использован клей ПВА замешанный на древесной пыли.Этим же составом,в последствии,были зашпаклеваны все неровности корпуса.На время склейки,пока галтель не застыла,форму фиксировал доступными способами-в некоторых местах сшивал,в некоторых использовал скотч,или перематывал ниткой.

Для обустройства кокпита пришлось использовать метод распорных тяг.

Все,что относится к рангоуту делалось из склеенных полосочек того же шпона и обрабатывалось наждачной бумагой до придания палкообразной формы.

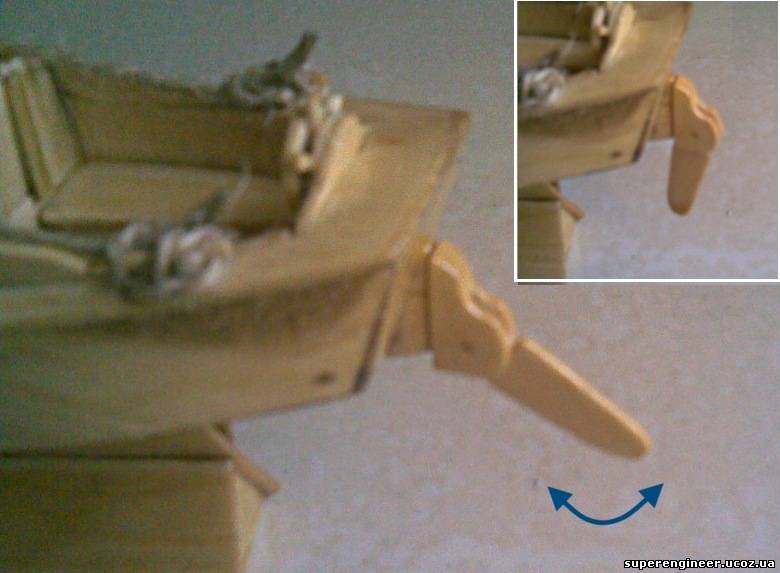

Если Вы человек терпеливый и привыкли все делать основательно то на этапе воссоздания натурального поведения оснащения яхты для Вас открываются огромные возможности.Вы можете изготовить небольшие блочки,вантпутенсы,промоделировать проводки шкотов ...и т.д.Лично меня хватило на сделать подвижным перо руля, засовывающийся брандерщит(entrance panel) ,швартовочные утки и неподвижный штурвал.



В конечном итоге все это дело покрывается лаком,навешиваются паруса и устанавливается на полку.

Вот как оно все смотрится:

На этом все.Пробуйте,творите...Удачи.

Спасибо.
